Indexage - XY - TRM - Système de transfert à palette

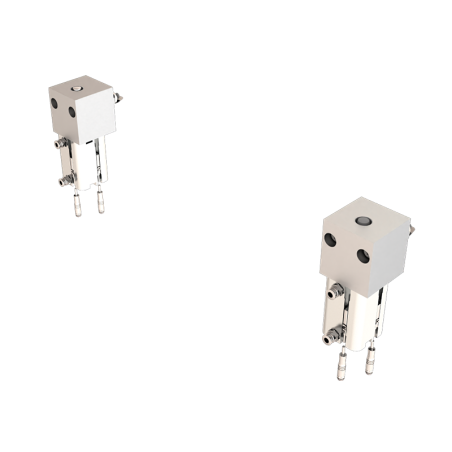

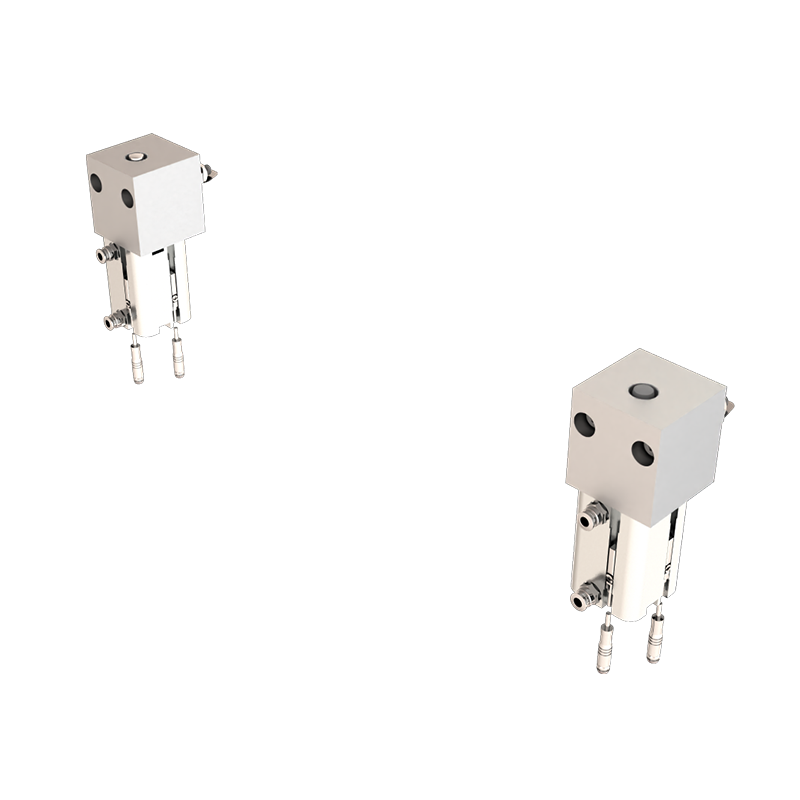

L’indexage XY pour système de transfert à palette TRM est un composant essentiel pour garantir un positionnement précis et répétable des plateaux cadres lors de leur arrêt sur les tronçons motorisés. Il agit comme un bloc positionneur robuste, assurant une double localisation à la fois sur l’axe X et sur l’axe Y du plateau, grâce à un jeu de tiges et de blocs de positionnement (à commander séparément). Cette solution permet de maintenir un alignement parfait pendant les opérations d’assemblage, de contrôle ou d’usinage, même dans des environnements industriels exigeants.

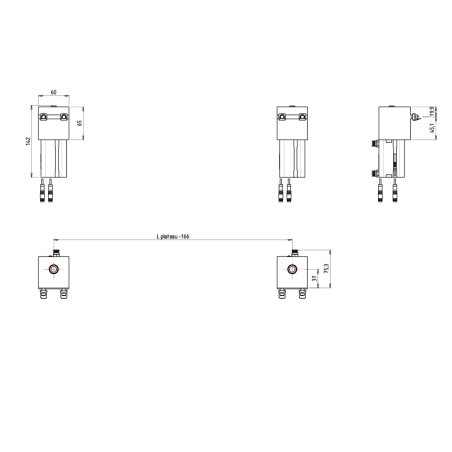

Le module est conçu pour être facilement ajustable selon la longueur du plateau cadre. Les blocs positionneurs peuvent coulisser le long du tronçon, ce qui permet une adaptation rapide à différents formats de palettes sans avoir à modifier la structure globale du transfert. Cette souplesse d’intégration est un atout majeur pour les lignes de production qui manipulent plusieurs références ou qui évoluent régulièrement.

Le système repose sur un vérin pneumatique double effet de diamètre Ø32, associé à des détecteurs de position (haute et basse) fournis avec connecteurs M8. Ce dispositif garantit un mouvement rapide, contrôlé et sécurisé de la partie mobile de l’indexage. Il fonctionne à l’air comprimé filtré et sec (ou lubrifié), à une pression de 5 à 6 bars. Une connexion par raccord pour tube Ø6 est également incluse pour simplifier le raccordement pneumatique sur site.

La répétabilité du positionnement est de ±0,1 mm, ce qui répond parfaitement aux besoins de précision dans les process industriels. Le plateau, une fois positionné, reste en contact direct avec les chaînes d’entraînement, ce qui garantit un bon maintien pendant la phase d’arrêt tout en limitant les mouvements parasites.

Ce composant s’intègre parfaitement au système TLM2000, et est optimisé pour les lignes de convoyage TRM. Le TRM est un système de transfert à palette conçu pour déplacer des charges lourdes (jusqu’à 100 kg) sur des plateaux cadres de grand format (jusqu’à 836x836 mm). Grâce à sa conception modulaire, il est possible d’ajuster chaque tronçon de 550 mm à 6250 mm, voire plus avec des kits d’extension, et de concevoir des lignes en hippodrome, en base rectangulaire ou avec des modules d’entrée/sortie personnalisés.

L’indexage XY vient ainsi compléter cette gamme en apportant une réponse précise et fiable aux besoins de positionnement des postes stratégiques. Il est particulièrement adapté aux postes d’assemblage automatisés, de vissage, de marquage ou de contrôle qualité, où la stabilité du plateau est une condition indispensable à la qualité du process.

En choisissant cet indexage, vous optez pour un composant robuste, précis, facile à intégrer et parfaitement adapté aux exigences des lignes de production modernes. Son poids de 1,9 kg en fait une pièce à la fois compacte et stable, contribuant à la fiabilité globale de votre système de transfert à palette.
