Rail à galets cylindriques pour profilé aluminium – D30 – P33 – acier inoxydable

Présentation du rail à galets cylindriques D30 P33

Le rail à galets cylindriques pour profilé aluminium D30 P33 est une solution destinée au transport gravitaire de charges dans les environnements industriels et logistiques. Équipé de galets de diamètre 30 mm avec un entraxe de 33 mm, ce système facilite le déplacement fluide de bacs, caisses et contenants sans motorisation. Son principe de fonctionnement par gravité permet de concevoir des installations simples, fiables et économes en énergie pour l'alimentation des postes de travail ou les flux internes de production.

Conception robuste pour environnements exigeants

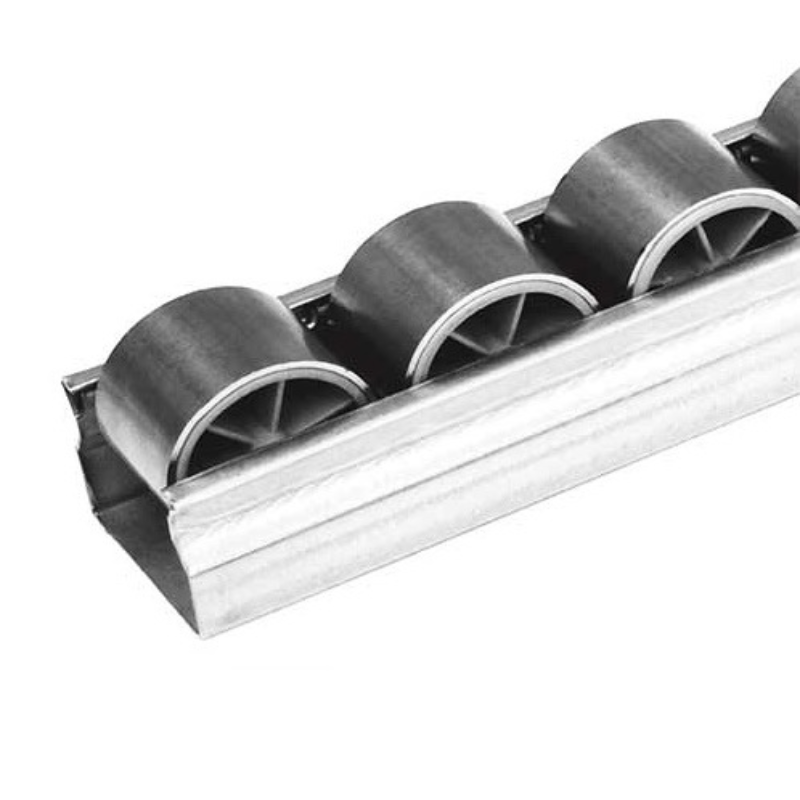

Ce modèle associe une structure réalisée en tôle galvanisée de 0,8 mm d'épaisseur à des roulettes en polypropylène gris recouvertes d'acier inoxydable. Cette conception permet de réduire significativement l'usure prématurée des galets lorsqu'ils sont en contact avec des matériaux agressifs ou abrasifs. Le revêtement inox offre également une meilleure protection contre les dégradations mécaniques tout en limitant les risques de marquage des produits transportés. Cette caractéristique est particulièrement appréciée dans les environnements où la qualité d'aspect des pièces manipulées doit être préservée.

Caractéristiques techniques et dimensions

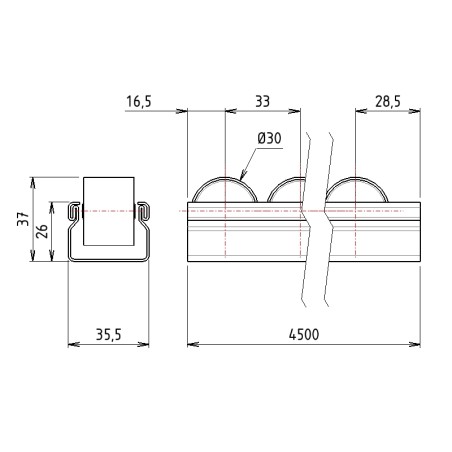

Le rail dispose d'une largeur extérieure de 35,5 mm et d'une hauteur totale de 37 mm. La surface utile de roulement atteint 24 mm afin d'assurer un guidage efficace des charges. Les galets cylindriques possèdent un diamètre de 30 mm, correspondant à la gamme D30, tandis que l'espacement standard entre les axes est fixé à 33 mm. Pour certaines configurations spécifiques, les entraxes peuvent être réalisés par multiples de 16,5 mm. La longueur maximale d'une barre est de 4 500 mm, ce qui autorise la réalisation de lignes de transfert adaptées à de nombreuses implantations industrielles.

Quels types d'applications sont recommandés ?

Cette solution est particulièrement indiquée pour le transport gravitaire de caisses métalliques, de bacs industriels et de produits susceptibles d'endommager des roulettes classiques. Elle convient notamment à la manutention de matériaux tranchants comme le verre, les panneaux mélaminés ou d'autres composants présentant des arêtes saillantes. Le rail peut également être intégré dans des systèmes d'approvisionnement de postes d'assemblage, des zones de préparation de commandes, des communications entre postes de travail ou encore des équipements de transfert intégrés directement dans les machines.

Comment fonctionne le déplacement par gravité ?

Le déplacement des charges s'effectue grâce à l'inclinaison de la ligne équipée de rails à galets. Le fabricant recommande une pente de glissement d'environ 8 %, à ajuster selon le type de charge et le fond des contenants utilisés. Les faibles coefficients de friction du système favorisent la circulation des produits tout en limitant les efforts de manutention. Cette technologie permet de mettre en œuvre des principes logistiques tels que le FIFO (First In First Out) et contribue à améliorer la fluidité des flux au sein des ateliers de production et de préparation.

Capacités de charge et implantation

Les capacités admissibles varient selon la longueur de la ligne et le nombre de supports intermédiaires installés. À titre indicatif, une section de 1 000 mm sans support intermédiaire accepte jusqu'à 85 kg, tandis qu'une configuration avec un support intermédiaire peut atteindre 330 kg. Pour des longueurs supérieures, l'ajout de plusieurs supports permet d'augmenter significativement la charge admissible. Les valeurs communiquées par le fabricant prennent en compte la flexion du profil avant déformation et doivent être utilisées comme référence lors du dimensionnement de l'installation.

Les avantages pour l'utilisateur final

L'utilisation de ce rail à galets cylindriques présente plusieurs bénéfices pour les industriels. La combinaison du polypropylène et de l'acier inoxydable prolonge la durée de vie du système tout en réduisant les interventions de remplacement liées à l'usure. Le déplacement gravitaire permet de limiter les équipements motorisés et les consommations énergétiques associées. Enfin, la protection apportée par le revêtement inox contribue à préserver l'état des pièces transportées, notamment lorsqu'il s'agit de matériaux fragiles, coupants ou sensibles aux traces d'oxydation.
