Kit raccord d’angle cube – 2 faces – Rainure 8 mm – 40x40x40 mm - passe-câbles – Gris
10,16 €
HT
12,19 € TTC
Le kit raccord d’angle cube 2 faces 40x40x40 mm permet l’assemblage à 90° de deux profilés aluminium rainure 8, avec un passage de câbles intégré sur deux faces. Il assure une liaison mécanique fiable tout en facilitant l’intégration et l’organisation des câbles dans la structure. Son cache gris garantit une finition propre et homogène.
Caractéristiques :
- Ce raccord d’angle cube 2D s’installe sur des profilés aluminium de rainure 8 mm
- La section du raccord d’angle est 40x40x40 mm

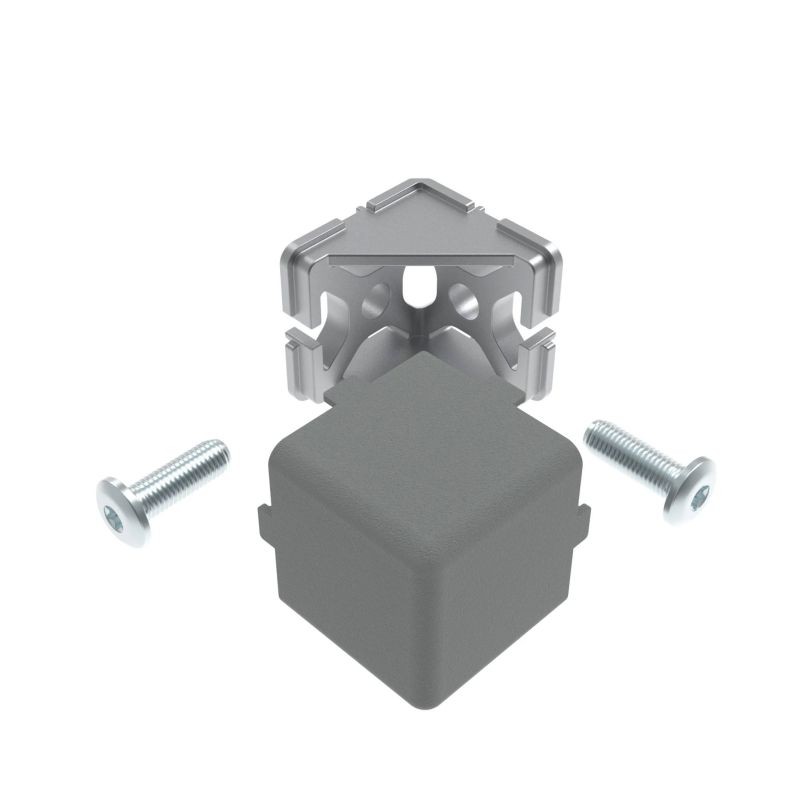

- Ce produit est vendu en kit (raccord, cache-raccord, vis autoformatrices)
- Couleur : Gris
Fiche technique
Rainure
8 mm
Couleur
Gris
Matiere
Multi-matiere
Gamme
h' 8 40
Compatibilité gammes
h' 8 40
Type de produit
Kit raccord d'angle
Description technique
Présentation du kit raccord d’angle cube 2 faces
Le kit raccord d’angle cube 2 faces 40 est un composant destiné à l’assemblage de structures en profilés aluminium modulaires. Il permet de relier deux profilés à angle droit tout en intégrant une fonction de passage de câbles sur deux faces du raccord. Cette conception répond aux exigences des installations industrielles où la compacité, la propreté et l’organisation des réseaux de câbles sont essentielles.
Conception spécifique à deux faces avec passage de câbles
La particularité de ce raccord d’angle réside dans son ouverture intégrée sur deux faces, permettant le passage des câbles directement au niveau de l’assemblage. Cette configuration facilite la circulation des câbles dans plusieurs directions sans ajout d’accessoires externes. Elle est particulièrement adaptée aux structures complexes ou aux postes nécessitant des arrivées et sorties de câbles multiples, tout en conservant une géométrie compacte et maîtrisée.

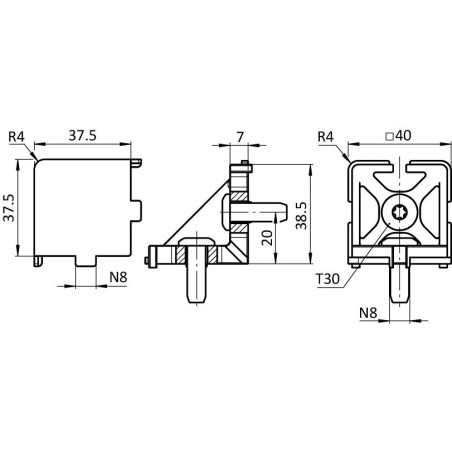

Caractéristiques techniques et dimensions
Ce kit est conçu pour des profilés aluminium à rainure 8 mm, de type H'8 40, largement utilisés dans les systèmes modulaires industriels. Ses dimensions de 40x40x40 mm assurent une compatibilité optimale avec les profilés correspondants et garantissent une bonne rigidité de l’assemblage. Le raccord est fabriqué en zinc moulé sous pression, un matériau reconnu pour sa résistance mécanique et sa stabilité dans le temps. Le cache gris, assure une finition uniforme et discrète. Le produit n’est pas ESD.

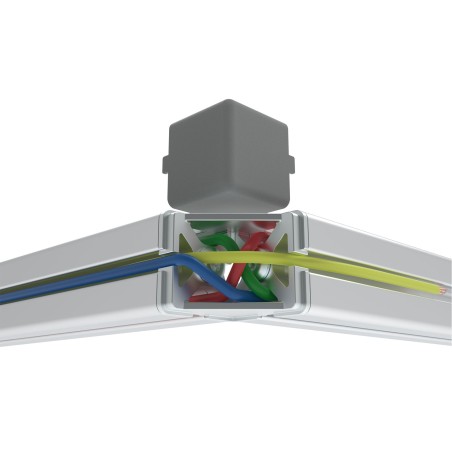

Gestion des câbles et capacité de passage
Le passage de câbles intégré dans la géométrie du raccord permet d’optimiser l’organisation interne des installations. En fonction du diamètre des câbles, il est possible de faire passer jusqu’à six câbles de 3 mm de diamètre ou jusqu’à quatre câbles de 4 mm de diamètre. Cette capacité permet de regrouper efficacement les alimentations, signaux ou liaisons de commande, tout en limitant l’encombrement et l’exposition des câbles à l’extérieur de la structure.
Sécurité, protection et propreté de l’installation
L’intégration du passage de câbles directement dans le raccord contribue à améliorer la sécurité globale de la structure. Les câbles sont protégés des frottements, des accrochages et des contraintes mécaniques extérieures. Cette conception réduit également les risques de détérioration prématurée et participe à une meilleure durabilité de l’installation. Le cache gris ferme l’ouverture visible, limitant l’accumulation de poussières et offrant un rendu visuel soigné, conforme aux standards industriels.
Installation et compatibilité avec les structures modulaires
Le kit raccord d’angle cube 2 faces s’intègre facilement dans les structures en profilés aluminium rainure 8. Son montage s’effectue directement dans les rainures des profilés, permettant un assemblage rapide et précis. Le passage des câbles peut être réalisé avant ou pendant l’installation du raccord, ce qui offre une grande flexibilité lors du montage ou de la modification d’une structure existante. Il est adapté aux bâtis machines, postes de travail, châssis, enceintes ou structures de convoyage.
Bénéfices pour l’utilisateur final
Ce raccord d’angle cube 2 faces offre un double avantage : une liaison mécanique fiable et une gestion optimisée des câbles. Il permet de réduire le nombre de composants nécessaires, de simplifier la conception des structures et de gagner du temps lors de l’assemblage. Sa compatibilité avec les profilés rainure 8 et sa conception robuste en font une solution durable et polyvalente pour les environnements industriels recherchant à la fois fonctionnalité, propreté et efficacité.
