Kit raccord d’angle cube – 3 faces – Rainure 8 mm – 40x40x40 mm - passe-câbles – Gris
11,73 €
HT
14,08 € TTC
Le kit raccord d’angle cube 3 faces permet l’assemblage à 90° de trois profilés aluminium rainure 8 mm de section 40. Il intègre un passage de câbles directement dans la géométrie de la rainure pour une intégration propre et fonctionnelle.
Livré en kit complet avec vis autoformatrices et cache de finition gris, il assure un montage fiable et soigné des structures modulaires.
Caractéristiques :
- Ce raccord d’angle cube 3 directions s’installe sur des profilés aluminium de rainure 8 mm
- La section du raccord d’angle est 40x40x40 mm
- Ce produit est vendu en kit (raccord, cache-raccord, vis)
- Couleur : Gris
Fiche technique
Rainure
8 mm
Couleur
Gris
Matiere
Multi-matiere
Gamme
h' 8 40
Compatibilité gammes
h' 8 40
Type de produit
Kit raccord d'angle
Description technique
Présentation du produit
Le kit raccord d’angle cube 3 faces 40 est conçu pour l’assemblage précis et rigide de structures en profilés aluminium modulaires. Il permet de relier trois profilés à angle droit dans les trois dimensions, tout en intégrant une ouverture dédiée au passage de câbles directement dans la géométrie de la rainure. Cette solution est particulièrement adaptée aux environnements industriels nécessitant à la fois solidité mécanique et intégration fonctionnelle des réseaux électriques ou de données. Le cache gris fourni permet de refermer proprement la face ouverte du raccord pour une finition soignée.
Caractéristiques et dimensions

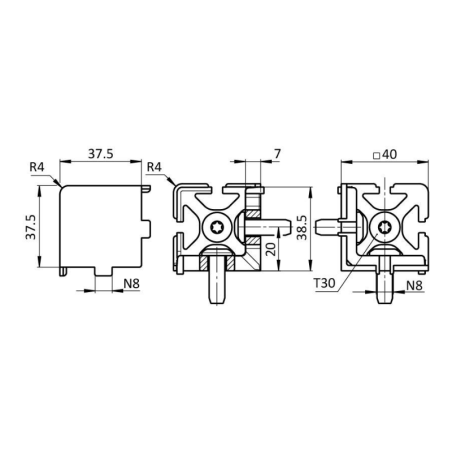

Ce raccord d’angle est compatible avec les profilés aluminium de section 40 mm équipés d’une rainure de 8 mm, conformément au standard H'8 40. Ses dimensions compactes de 40 x 40 x 40 mm garantissent une intégration discrète au sein des structures. Le connecteur est fabriqué en zinc moulé sous pression, assurant une excellente résistance mécanique, tandis que le cache est réalisé en plastique PA renforcé par billes de verre. Les vis autoformatrices en acier zingué complètent l’ensemble pour un assemblage fiable.
Gestion intégrée du passage de câbles

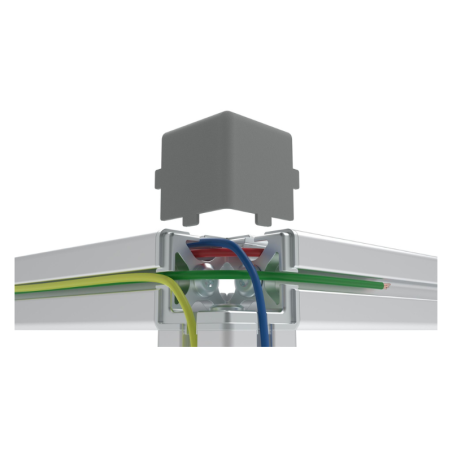

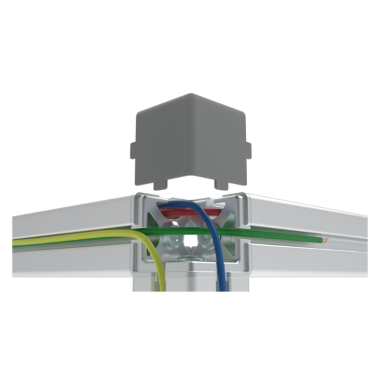

L’un des atouts majeurs de ce raccord d’angle réside dans son ouverture intégrée permettant le passage de câbles. Cette conception facilite l’acheminement interne des câbles sans ajout d’accessoires externes, améliorant ainsi l’esthétique et la sécurité des installations. Selon le diamètre extérieur des câbles, il est possible de faire passer jusqu’à six câbles de 3 mm, quatre câbles de 4 mm, trois câbles de 5 mm ou deux câbles de 6 mm. Cette flexibilité répond aux besoins des applications industrielles courantes.
Avantages et usages industriels
Le kit raccord d’angle cube 3 directions est particulièrement adapté à la réalisation de châssis, bâtis machines, postes de travail, capotages ou structures de protection. Il offre un gain de temps à l’assemblage grâce à son format prêt à poser et à la fourniture complète des éléments de fixation. La finition zinguée du connecteur et des vis garantit une bonne tenue dans le temps, tandis que le cache améliore l’aspect visuel des structures visibles par les opérateurs.
Installation et compatibilité

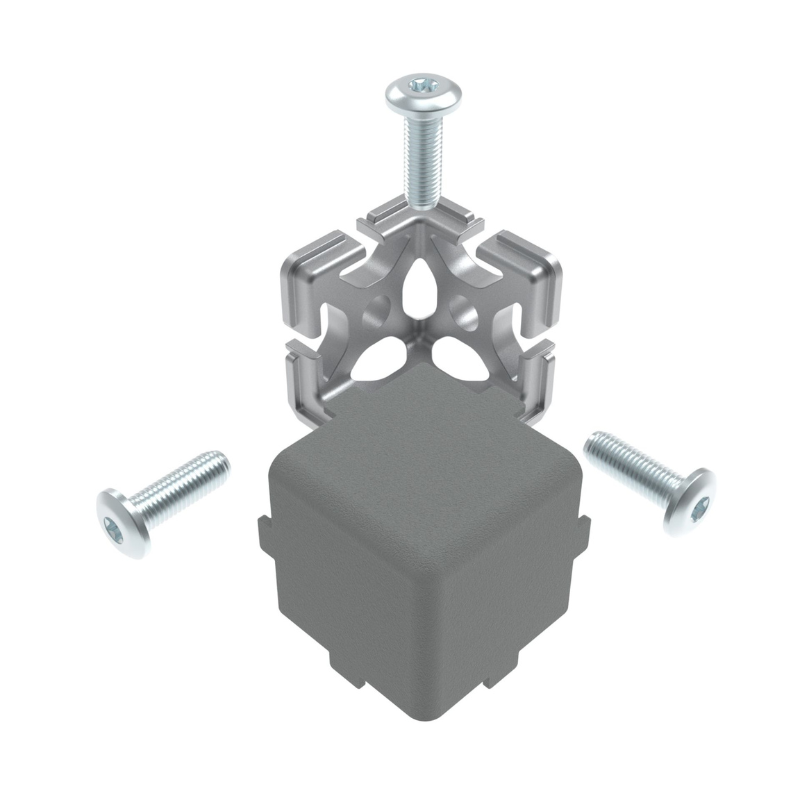

L’installation du raccord est simple et rapide. Le kit comprend un connecteur d’angle 3 directions, un cache de finition et trois vis autoformatrices S7 x 22. Il s’insère directement dans les rainures des profilés aluminium rainure 8 mm de section 40. Le serrage des vis assure un maintien efficace sans usinage préalable des profilés. Ce raccord est pleinement compatible avec les systèmes de profilés modulaires Elcom utilisant le standard 40 rainure 8.
Bénéfices pour l’utilisateur final
Pour l’utilisateur final, ce raccord d’angle cube avec passe-câbles représente une solution fiable, fonctionnelle et esthétique. Il permet de concevoir des structures modulaires robustes tout en intégrant proprement les câbles, réduisant ainsi les risques d’arrachement ou de désordre. Livré en kit complet, il limite les références à gérer et simplifie la maintenance des installations industrielles, tout en offrant une finition professionnelle adaptée aux environnements de production.
