Pied profilé aluminium – D40 – M8x90 - Gris

BASE00H2411
Pied profilé aluminium – D40 – M8x90 - Gris
search
  • Schéma cotes - Pied profilé aluminium – D40 – M8x90 - Gris - Elcom shop

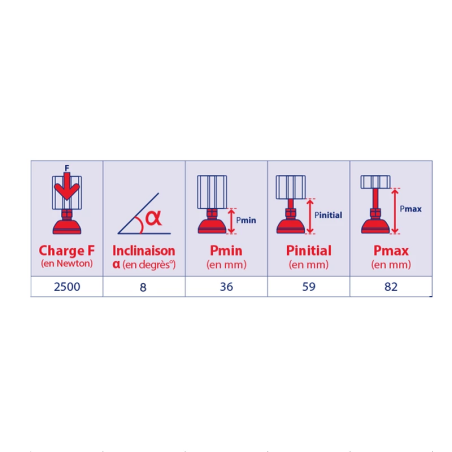

  • Caractéristique du pied D40 M8x90
  • Pied profilé aluminium – D40 – M8x90 - Gris
4,36 €
HT
5,23 € TTC
En stock

Documents annexes
Télécharger CAO 3D - Fichier STEP
Télécharger fiche produit

CE PRODUIT EST COMPATIBLE AVEC LES GAMMES :


Le guide des gammes

Les pieds sont ajoutés aux structures en profilés aluminium afin d’améliorer la liaison au sol, et de rendre votre structure totalement stable.

Ils peuvent être vissés directement dans les trous centraux de vos profilés via le filetage M8, ou encore via une plaque de base vissée sur vos structures afin d’obtenir une répartition des charges optimale.

Caractéristiques :

- Ce pied est multimodulaire

- Diamètre du pied : D40

- Ce produit est vendu en kit (tige, embase, écrou)

- Filetage : M8

- Force max : 900N

- Couleur : gris

Fiche technique

Rainure
multi-rainure
Taraudage - Filetage
M8
Couleur
Gris
Matiere
Multi-matiere
Gamme
h' 8 40
h' 8 45
h' 10 45
Diamètre
D40
ESD
Non
Compatibilité gammes
h' 8 40, h' 10 45, h' 8 45
Type de produit
Pied
Hauteur minimum
36 mm
Hauteur initiale
59 mm
Hauteur max
82 mm
Inclinaison max (en degrés °)
10
Charge max (en N)
2500

Description technique

Les pieds profilés en aluminium D40 avec filetage M8x90 sont des accessoires essentiels pour améliorer la stabilité et la liaison au sol de vos structures en profilés aluminium. Grâce à ces pieds, vous pouvez garantir une base solide et sécurisée pour vos installations industrielles.

Ces pieds peuvent être facilement vissés directement dans les profilés aluminium en utilisant le filetage M8. Cette méthode de fixation offre une installation rapide et pratique, vous permettant de renforcer la structure sans effort supplémentaire. Pour une répartition optimale des charges et une stabilité accrue, vous avez également la possibilité d'utiliser une plaque de base qui se fixe solidement sur la structure.

Cette plaque de base assure une répartition uniforme des forces exercées sur le pied, offrant ainsi une meilleure résistance et une stabilité accrue. Il existe de nombreuses références de plaques de base en fonction de la section du profilé aluminium et du filetage de l’élément de liaison au sol.

Le pied profilé aluminium D40 est conçu pour être multi-modulaire, ce qui signifie qu'il est compatible avec différentes dimensions de profilés en aluminium, mais surtout avec des profilés aluminium de n’importe quelle rainure... Vous pouvez l'utiliser dans diverses applications, telles que la construction de postes de travail, de convoyeurs ou d'autres structures nécessitant une fixation au sol robuste.



Ce produit est vendu en kit complet, comprenant la tige, l'embase et l'écrou. Vous disposez ainsi de tous les éléments nécessaires pour une installation facile et efficace. La force maximale supportée par ce pied est de 900N, garantissant une résistance suffisante pour de nombreuses applications industrielles.

De plus, la couleur grise de ce pied en aluminium lui confère une esthétique moderne et discrète. Il s'intègre harmonieusement à vos structures en profilés aluminium, ajoutant une touche professionnelle et soignée à votre environnement de travail.



En résumé, le pied profilé aluminium D40 avec filetage M8x90 est un accessoire essentiel pour garantir la stabilité et la liaison au sol de vos structures en profilés aluminium. Polyvalent, robuste et esthétiquement agréable, ce pied offre une solution fiable et durable pour vos besoins industriels.

N’hésitez pas à jeter un œil à nos autres types de liaisons au sol, telles que les roulettes ou les ancrages, dans le cas où vous souhaiteriez rendre mobile un poste de travail par exemple.
