Profilé aluminium (16 barres de 3 m) – Rainure 5 mm – Section 20x20 mm - Léger - Noir

BASE05E0015
Profilé aluminium (Barre de 3 m) – Rainure 5 mm – Section 20x20 mm - Elcom shop
search

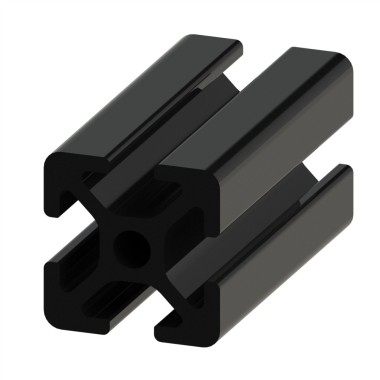

  • Profilé aluminium (Barre de 3 m) – Rainure 5 mm – Section 20x20 mm - Elcom shop

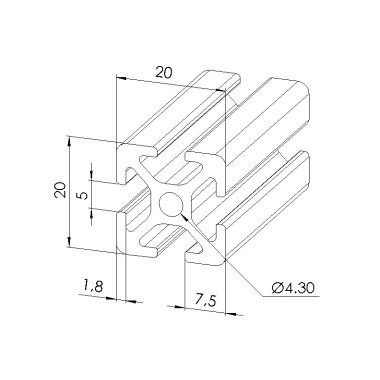

  • Schéma cotes - Profilé aluminium (Barre de 3 m) – Rainure 5 mm – Section 20x20 mm - Elcom shop
Choisir le conditionnement du produit
Produit à la coupe (max 3 m) Produit à la barre de 3 m Pack de 16 barres de 3 m
475,36 €
HT
570,43 € TTC
En stock

Documents annexes
Télécharger CAO 3D - Fichier STEP
Télécharger fiche produit
CE PRODUIT EST COMPATIBLE AVEC LA GAMME :


Le guide des gammes

Ce profilé aluminium est doté de 4 rainures de 5 mm, c’est un profilé compact pour des designs légers, l’anodisation noire permet une amélioration sur le plan esthétique.

Il peut être associé à de nombreux accessoires tels que des embouts, cache-rainures, etc. Ce produit peut être utilisé pour la conception de diverses structures ne soutenant pas d’efforts trop importants.

Caractéristiques :

- La rainure du profilé alu est de 5 mm

- La section est de 20x20 mm

- Ce produit est vendu à la barre (3 m)

- Nombre de rainures : 4

- Ce profilé est anodisé de couleur noire

- Propriété : Léger

Fiche technique

Ix (en cm4)
0,72
Wx (en cm3)
0,72
Iy (en cm4)
0,72
Wy (en cm3)
0,72
Rainure
5 mm
Section
20x20 mm
Nombre de rainure ferme
Aucune
Resistance matériaux (typologie)
Leger
Couleur
Noir
Matiere
Aluminium
Traitement de surface
Anodisation noire
Gamme
h' 8 40
Poids (en kg/m)
0,49
Résistance à l'arrachement de la rainure (en N)
500
Profondeur de rainure (en mm)
6,35
ESD
Oui
Taraudage max du trou central
M6
Compatibilité gammes
h' 8 40
Type de produit
Profilé aluminium
